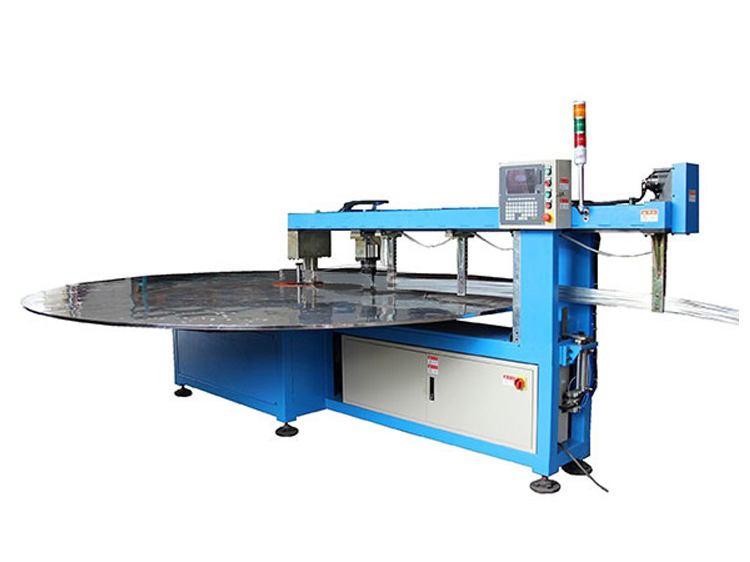

Dobladora de tubo serpentino

Comentarios

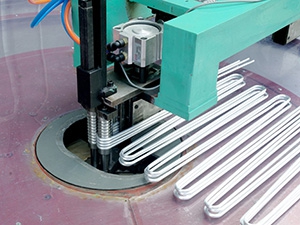

La dobladora de tubos serpentinos de metal redondo está especialmente diseñada para doblar múltiples tubos redondos de cobre, aluminio o Bundy en un tubo serpentino.

La máquina incluye un dispositivo de alimentación automática, un cabezal de flexión automático y un sistema de control PLC. Está controlado por PLC con operación HMl. La longitud de alimentación, el radio de curvatura y la cantidad de curvatura se pueden preestablecer en la pantalla táctil, y se pueden guardar numerosos programas para su uso futuro.

Technical Data
Item Datos
Material de tubo adecuado Tubo Bundy, corte recto
Diámetro de tubo adecuado 2-6mm
Espesor adecuado de la pared del tubo Max. 1.0mm
Diámetro fijo de la mesa 2500mm
Radio de curvatura Max. 70mm, min 10mm
Ángulo de doblado 0-200º
Max. cantidad de tubos doblados juntos 20 @ Φ4.76mm
Velocidad de alimentación 0-1000mm/s
Precisión de alimentación ±0.05mm
Velocidad de doblado 0-300º/s
Eficiencia de flexión compositiva 4 segundos por curva
Precisión de reposicionamiento del eje de doblado ±0.1º
Precisión de reposicionamiento del eje de alimentación ≤0.3mm @ L≤1000mm ≤0.6mm @ L>1000mm
Tolerancia a la rectitud ≤0.5%
Fuente de presión neumática 0.6MPa
Potencia total del motor 3kW (Motor de alimentación + motor de doblado)
