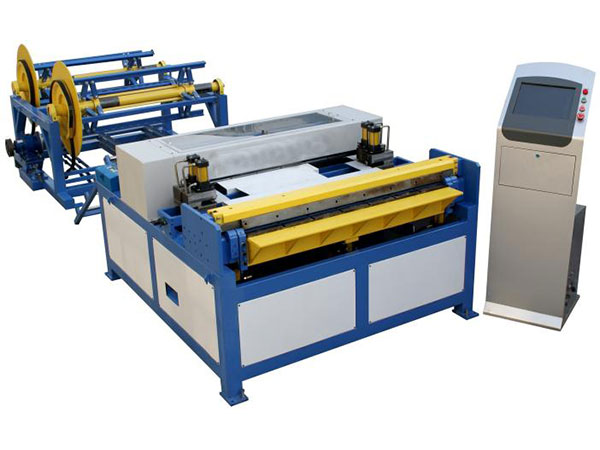

Línea de producción de conductos cuadrados III

Descripción de la línea de producción de conductos cuadrados
La línea de producción de conductos cuadrados III está formada básicamente por el desbobinador eléctrico, el dispositivo de nivelación y ranurado, el dispositivo de corte en muesca y punzonado hidráulico, la cizalla y la plegadora hidráulica.

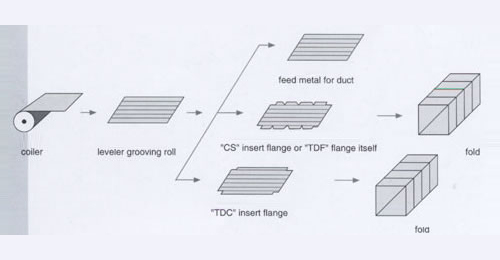

Flujo de trabajo

Integración de la línea de producción de conductos cuadrados
1. Dos poderes de alimentación a los marcos de metal
2. Ranurado y nivelación de la máquina del rodillo
3. Cuatro cortes hidráulicos y un molde
4. Un esquilador hidráulico y una maquina plegable
5. Software de especificaciones y control industrial para PLC

Principal información técnica de la línea de producción de conductos cuadrados

Ítem Especificaciones
Anchura máxima de la chapa para el conducto cuadrado 1300mm
Espesor de la chapa 0.4-1.2mm
Tolerancia de longitud ±0.5mm
Tolerancia diagonal ±0.8mm
Velocidad máxima de alimentación de las chapas 10m/min
Capacidad de producción 1000m2 de conductos cuadrados por ciclo de trabajo
Dimensiones de la máquina Alrededor de 5600×2100×1500mm
Peso de la máquina Cerca de 4500kg

Note: contamos con otras líneas de producción para su elección, como las líneas II, V y VII.

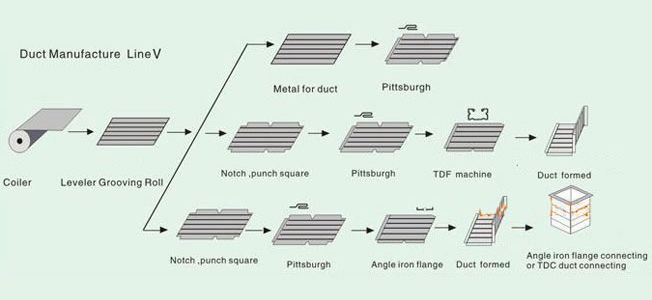

Flujo de operación de la línea de producción de conductos cuadrados V

Podemos configurar la máquina de hacer ducto cuadrado de acuerdo a sus requisitos detallados.
