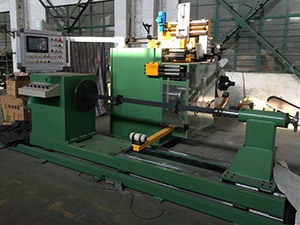

Máquina bobinadora de rollos de papel aluminio de baja tensión

Comentarios

Este tipo de máquina es especialmente diseñada para enrollar bobinas de láminas de aluminio / cobre en transformadores y aparatos eléctricos.

La lámina puede ser de capa doble o capa simple.

Información técnica principal

No. Item Especificaciones
BRJ-1400 (II) BRJ-1100 (II) BRJ-800
1 Tamaño de bobina
1.1 Longitud axial, mm 500-1400 250-1100 180-800
1.2 Longitud axial (incluye bajada),mm 650-1550 400-1250 330-850
1.3 Diámetro externo (excluye sección),mm 700
1.4 Diámetro externo máx, mm 800
1.5 Diámetro interno min, mm 130 100 85
1.6 Forma de bobina redonda/rectangular
2 Material de lámina
2.1 Material Láminas de cobre/aluminio
2.2 Ancho, mm 450-1250 200-1050 180-750
2.3 Espesor, mm Cobre 0.5-2 0.3-2 0.3-2
Aluminio 0.5-3 0.5-3 0.5-3
3 Desbobinador
3.1 Diámetro interno, mm 400500
3.2 Diámetro externo, mm 1000 900 900
3.3 Largo de brazo, mm 1350 1150 750
3.4 Rango de expansión, mm 385-520
3.5 Capacidad, kg 2000 2000 1000
3.6 Fuerza de expansión, N 1 0-15000 1 0-10000 1 0-10000
3.7 2 0-30000 2 0-20000
3.8 Presión hidráulica, MPa 0-0.6
4 Bobinadora
4.1 Tiempo operativo, N/m ≥10000 ≥7000 ≥4000
4.2 Potencia de motor de bobinado, kW 15 11 11
4.3 Regulación de velocidad Conversor continuo
4.4 Eje enrollador, mm 50x90x1850
4.5 Velocidad de bobinado, r/mim 0-20 0-25 0-30
5 Método de soldadura TIG, automática
Velocidad de soldadura, m/min 0-1 0-1 0-1
6 Dispositivo de corte Disco de corte
Velocidad de corte, m/min 1.5
Longitud de corte, mm 1350 1100 700
7 Ejes para separación entre láminas Dos juegos
Diámetro de eje, mm Menor de 400
Diámetro interno, mm 76 76 76
Largo de eje, mm 1400 1100 700
8 Dispositivo de aislamiento final
Cantidad Cuatro sets (a solicitud)
Diámetro externo Menor a 350mm
Diámetro interno 56mm
Ancho 15-200mm
9 Sistema de control Control automático por PLC
10 Precisión de conteo 0.1 circle
11 Rectificación de desviaciones Sistema servo
11.1 Precisión de rectificado ±0.1mm

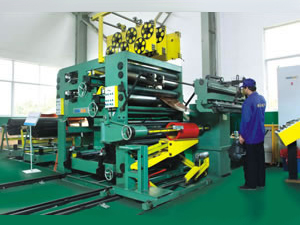

Máquina bobinadora de rollos de papel aluminio de alta tensión

Esta máquina bobinadora en particular está diseñada especialmente para el bobinado de láminas para transformadores de distribución y de potencia, en alto voltaje.

Es una máquina automatizada, que permite que la posición original de la unidad de bobinado, movimientos de láminas, giros, giros de sección en 25 secciones, precisión de rectificación y velocidad de desaceleración, sean configuradas en la pantalla táctil de 10.4”

Información técnica

No. Item Información
1 Desenrollador de lámina 2 unidades
Rango de expansión 380-420mm
Ancho de eje de expansión 200mm
Max. diámetro externo de láminas 800mm
Max. peso de laminas 500kg
Ancho de lámina 25-200mm
Espesor de lámina 0.5-1.5mm
Tension de láminas 30~1200N
Velocidad de compensación 150m/min
Potencia de motor principal 5.5kW
2 Desenrollador de aislante interlaminar 2 unidades
Rango de expansión 73-80mm
Largo de eje de expansión 220mm
Diámetro externo de carrete de papel de aislación Max. 400mm
Ancho de papel aislante 25-220mm
Espesor de papel aislante 0.02-0.2mm
Tension de papel aislante 15-80N
Motor de accionamiento 1.5kW x 2
3 Unidad de bobinado
Velocidad de bobinado 0-80rpm
Torsión de bobinado 1580N·m
Motor principal 7.5kW
Altura central 1200mm
Distancia entre caja de rotor y posicionador 700-1300mm
Diámetro máx de bobina 1000mm
Ancho máx de bobina 1200mm
Peso máx de bobina 1500kg
Precisión de rectificación de lámina ±0.4mm
4 Sistema de soldadura TIG
Corriente de soldadura 160A
Velocidad de soldadura 0-0.7m/s
