Línea de soldadura y conformado de aletas corrugadas para transformadores

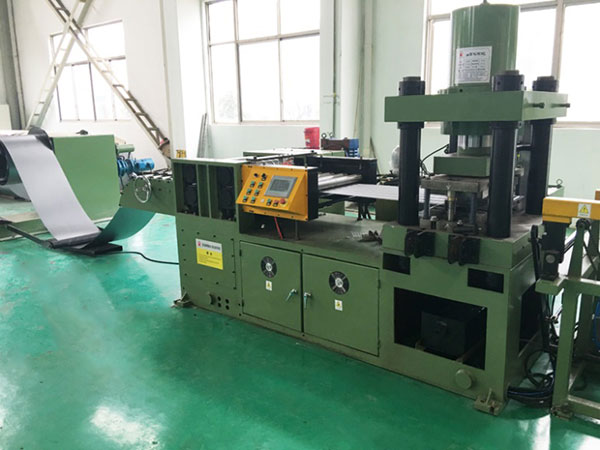

Nuestra línea de soldadura y conformado de aletas corrugadas para transformadores, aprovecha la tecnología de la compañía alemana Georg y de la canadiense MTM. Está diseñada principalmente para la fabricación eficiente de aletas corrugadas con diferentes anchos (520mm, 535mm, 480mm, 320 o 310mm) Nuestra línea de producción está integrada por: desbobinador automático, máquina perfiladora de rodillos, dispositivo de unión para dos piezas, máquina de soldadura, máquina para recorte del borde lateral, máquina de corte final. Incluye también otros dispositivos relacionados, tales como la correa de transmisión y el sistema de control PLC.

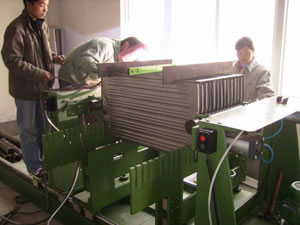

El cambio de tamaño en la máquina formadora es accionado por un sistema hidráulico, mientras que otras máquinas y correas de transmisión son ajustadas manualmente. La distancia central debe exceder los 1200mm si este equipo funciona de una manera completamente automática y la distancia es inferior a 1200mm, entonces la pieza de trabajo necesitará ser alimentada manualmente en cada máquina de soldadura.

Fases del proceso
Carga de materiales → desbobinado automático → perfilado por rodillos → unión automática (dos piezas) → soldadura de punto → cordón de soldadura de doble cara → cordón de soldadura final → recorte de bordes de doble cara → corte final → descarga de la aleta corrugada terminada

Especificaciones técnicas
1. Ancho de la aleta corrugada: 320mm 310mm, 480mm 520mm o 535mm
2. Distancia central: 500-4000mm (cuando la distancia es inferior a 1200mm, el método de producción automática no está disponible)
3. Margen de error en la distancia central: ± 1.0mm
4. Presión sobre la pieza: presión positiva ≥ 0.15MPa; presión negativa ≥133Kpa. (Sin deformación)
5. Holgura del aceite: Si el espesor del material es de 1.0mm, la holgura del aceite debe superar los 11mm.
Si el espesor del material es de 1.2mm, la holgura del aceite debe superar los 11.5mm.
6. Cantidad de canales de aceite:
1) 3 canales de aceite están disponibles para la producción de aletas con 310 o 320mm de ancho..
2) 5 canales de aceite están disponibles para la producción de aletas con 480mm de ancho..
3) 6 canales de aceite están disponibles para la producción de aletas con 520 o 535mm.
7. Materia prima indicada: ST12, SPCC, DC01 Acero laminado en frío
8. Espesor del material: 1.0-1.2mm
9. Ancho de la bobina: 335mm para aletas con un ancho de 320mm
1) 495mm para aletas con un ancho de 480mm
2) 535mm para aletas con un ancho de 520mm
3) 550mm para aletas con un ancho de 535mm

Datos técnicos principales
1. Capacidad de la línea: Si la longitud de la pieza de trabajo es de 2000mm, esta línea de producción puede procesar más de 35 unidades por hora.
2. La velocidad del cordón de soldadura lateral, supera los 3.5m/min.
3. Velocidad de perfilado: 6.4m/min
4. Velocidad de soldadura de punto: 1.5m/min (soldadura de una fila).El rango de productividad se incrementa en más de un 70% cuando se pasa a la soldadura de doble fila.
5. Operarios: 2~3
6. Potencia total: alrededor de 640kVA
7. Longitud total: alrededor de 47m

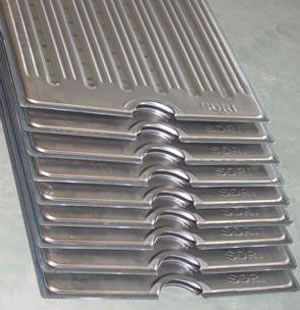

Muestras de productos

Otras máquinas para la producción de transformadores

Nuestra compañía puede suministrar también otros equipos relacionados, tales como: estantes para soldadura, probadores de fugas, estaciones de trabajo para el ensamble de radiadores, herramientas para troquelado de colectores, punzonadoras y una completa línea para limpieza y pintura.
