Prensa mecánica

Hay diferentes tipos de prensas mecánicas para diferentes propósitos. Si no sabe cómo elegir, por favor, háganos saber sus requisitos detallados o información de los productos y le podremos ofrecer la mejor sugerencia.

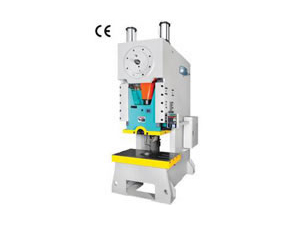

Prensa de recorrido ajustable JL21

Características principales de la prensa de recorrido ajustable JL21
1. El cuerpo de la prensa de carrera ajustable JL21 es soldado para lograr una mayor resistencia.
2. La prensa mecánica se instala con un embrague de tipo fricción.
3. Los usuarios pueden regular el bloque de desplazamiento a través del cilindro de aire.
4. Además de la guía de deslizamiento de ocho caras, este producto está equipado con un dispositivo de protección de sobrecarga.
5. Sistema de lubricación automática
6. Este equipo está certificado por la CE y cuenta con un dispositivo de ajuste de altura para la estación de troquelado con pantalla digital y cilindro de balanceo.
7. Las válvulas dobles se importan de Japón.
8. Tanto los componentes eléctricos como el PLC son de reconocidas marcas extranjeras.
9. El amortiguador de aire, el dispositivo de alimentación y el dispositivo de protección de fototubo son opcionales.

Principales datos técnicos de la prensa de recorrido ajustable JL21
Ítem JL21-45 JL21-63 JL21-80 JL21-110 JL21-125 JL21-160 JL21-200
Fuerza nominal kN 450 630 800 1100 1250 1600 2000
Recorrido nominal mm 4 4 5 6 6 6 6
Capacidad de desplazamiento mm 20-120 10-150 10-150 10-160 10-160 16-160 19-180
SPM Fijo min-1 80 70 60 50 50 40 35
Variable (opcional) min-1 70-90 60-80 50-70 40-60 40-60 35-50 30-50
Altura máxima del troquel mm 270 300 320 350 350 350 450
Altura de ajuste del troquel mm 60 80 80 80 80 110 110
Profundidad de la garganta mm 230 300 300 350 350 380 390
Espacio entre las columnas mm 550 620 640 710 760 810 870
Mesa de trabajo L-R mm 810 900 1000 1150 1150 1300 1400
F-B mm 440 580 580 680 680 740 760
Espesor mm 110 110 120 140 140 150 160
Tamaño del orificio de la mesa de trabajo (diámetro superior×profundidad×diámetro del fondo) mm 180×30 ×160 200×40 ×180 200×40 ×180 420×540 420×540 480×600 300×50 ×260
Tamaño del bloque de desplazamiento L-R mm 600 680 710 810 810 920 920
F-B mm 360 400 440 500 500 580 600
Agujero del vástago Diámetro mm 40 50 50 60 60 65 65
Profundidad mm 60 80 80 80 80 90 90
Energía del motor principal kW 5.5 7.5 7.5 11 11 15 18.5
Tamaño externo F-B mm 1600 1680 1750 1850 1850 2250 2500
L-R mm 1100 1200 1250 1400 1450 1560 1580
H mm 2800 3050 3150 3250 3250 3765 3420
Peso neto kg 4350 6500 8500 10800 11500 15000 17950

Nota: ofrecemos prensas de 25T y 250T.

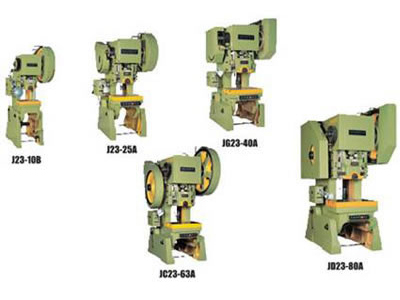

Prensa inclinable general J23

Características
La prensa excéntrica inclinable J23 utiliza un cigüeñal horizontal y un embrague rígido de llave para solucionar el problema de rebote durante la perforación. La altura del troquel se puede ajustar de forma manual a través de la escala de medición. El producto de la serie J23-25A está equipado con un dispositivo de frenado de emergencia, capaz de detener el desplazamiento en un rango de 0 a 135 grados.

Parámetros técnicos de la prensa inclinable J23
Ítem JC23-6.3 J23-10B J23-16 J23-16B J23-25A
Fuerza nominal kN 63 100 160 160 250
Recorrido nominal mm 3 4 5 5 5
Capacidad de desplazamiento mm 35 60 55 70 80
SPM min-1 170 145 125 125 60
Altura máxima del troquel mm 110 130 160 170 180
Altura de ajuste del troquel mm 30 35 45 45 70
Distancia de desplazamiento entre el centro y el marco mm 110 130 160 170 210
Tamaño de la plataforma de trabajo mm 200×310 240×360 300×450 320×480 400×600
Mesa de trabajo Espesor mm 40 50 40 60 70
Tamaño del orificio de la mesa de trabajo (Diámetro superior×profundidad× diámetro inferior) mm Φ60 120×20 ×100 Φ100 Φ100 Φ120
Tamaño del orificio de la platina de herramientas (Diámetro×F-B×L-R) mm 140×110×160 130×90 ×180 210×160 ×240 210×160 ×240 180×130 ×260
Tamaño del bloque de desplazamiento mm 120×140 150×170 180×200 180×200 210×250
Tamaño del orificio del vástago mm Φ30×55 Φ30×55 Φ40×60 Φ40×60 Φ40×70
Ángulo máximo de inclinación ° 30 25 25 25 25
Espacio entre las columnas mm 150 180 220 220 260
Energía del motor kW 0.75 1.1 1.5 1.5 2.2
Tamaño externo F-B mm 780 915 1150 1150 1325
L-R mm 610 700 900 900 990
H mm 1505 1690 1910 1910 2140
Peso neto kg 360 600 1080 1080 1900

Ítem JG23-40A JC23-63A JD23-63A J23-80A JD23-80A
Fuerza nominal kN 400 630 630 800 800
Recorrido nominal mm 6 8 8 9 9
Capacidad de desplazamiento mm 120 120 120 130 130
SPM min-1 55 50 50 45 45
Altura máxima del troquel mm 220 270 270 290 290
Altura de ajuste del troquel mm 80 80 80 100 100
Distancia de desplazamiento entre el centro y el marco mm 260 260 260 270 300
Tamaño de la plataforma de trabajo mm 480×710 480×710 480×710 520×860 580×860
Mesa de trabajo Espesor mm 80 90 90 100 100
Tamaño del orificio de la mesa de trabajo (Diámetro superior×profundidad× diámetro inferior) mm Φ220×25 ×Φ180 Φ220×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180
Tamaño del orificio de la platina de herramientas (Diámetro×F-B×L-R) mm Φ200×150 ×300 Φ250×200 ×340 Φ250×200 ×340 Φ250×200 ×340 Φ280×220 ×380
Tamaño del bloque de desplazamiento mm 270×320 280×320 280×320 280×380 280×380
Tamaño del orificio del vástago mm Φ50×70 Φ50×80 Φ50×80 Φ60×75 Φ60×75
Ángulo máximo de inclinación ° 25 25 25 20 20
Espacio entre las columnas mm 300 350 350 410 410
Energía del motor kW 4 5.5 5.5 7.5 7.5
Tamaño externo F-B mm 1600 1810 1885 1810 1990
L-R mm 1180 1350 1350 1410 1410
H mm 2310 2640 2670 2790 2945
Peso neto kg 3180 4000 4970 4790 5970

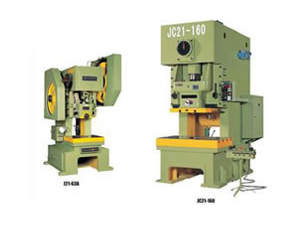

Prensa excéntrica de plataforma fija J21Mechanical Press

Características principales de la prensa general de mesa fija J21
La prensa excéntrica de plataforma fija J21 viene con un cigüeñal horizontal y con un , embrague rígido de llave. La altura del troquel se puede ajustar manualmente a través de la escala. Para evitar el desplazamiento en un rango de 0 a 135 grados, el producto con el número de modelo con la letra "A" se fabrica con un dispositivo de frenado de emergencia. Además, el dispositivo de protección de cortina de luz es opcional.
Por otra parte, la prensa excéntrica de plataforma fija JC21-160 posee un embrague de fricción neumático y la serie JD21 se diseña con un embrague de doble llave.

Principales datos técnicos de la prensa excéntrica de plataforma fija J21
Ítem J21-63A JD21-80A JD21-100A JD21-125A JC21-160
Fuerza nominal kN 630 800 1000 1250 1600
Recorrido nominal mm 8 9 10 10 6
Capacidad de desplazamiento mm 120 130 140 140 160
SPM min-1 50 45 38 38 40
Altura máxima del troquel mm 300 320 320 320 350
Altura de ajuste del troquel mm 80 100 100 100 100
Distancia de desplazamiento entre el centro y el marco mm 300 300 380 380 380
Tamaño de la plataforma de trabajo mm 570×760 580×860 710×1100 720×1200 740×1300
Espesor de la mesa de trabajo mm 90 100 120 120 150
Tamaño del orificio de la mesa de trabajo (Diámetro superior×profundidad× diámetro inferior) mm Φ200×45×Φ180 Φ200×45×Φ180 Φ260×50×Φ220 Φ260×50×Φ220 Φ300×50×Φ220
Tamaño del orificio de la platina de herramientas (Diámetro×F-B×L-R) Cuerpo fundido mm Φ280×220 ×320 Φ280×220 ×380 Φ320×250×420 Φ470
Cuerpo de acero 220×250 220×260 260×290
Tamaño de desplazamiento mm 280×320 280×380 420×560 580×770
Orificio del vástago mm Φ50×80 Φ60×75 Φ60×80 Φ60×80 Φ65×85
Espacio entre las columnas Cuerpo de acero mm 470 410 630 620 730
Cuerpo fundido 320 580 580
Energía del motor kW 5.5 7.5 7.5 11 15
Tamaño externo (FB×LR×H) mm 1550×1410 ×2610 1925×1470 ×2675 1960×1335 ×2850 2060×1600 ×3000 2200×1550 ×3160

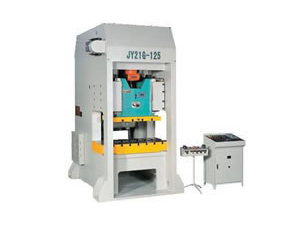

Prensa de alta velocidad y precisión JY21G
Características de la prensa de alta velocidad y precisión JY21G
1. Nuestra prensa de alta velocidad y precisión JY21G está diseñada con una estructura semisellada con forma de D, que le confiere una alta resistencia y una gran rigidez.
2. Emplea el embrague neumático de fricción tipo seco.
3. Incorpora el dispositivo de balanceo de celdillas de aire para adaptarse a la alta velocidad de operación.
4. Sistema de lubricación.
5. Los componentes eléctricos y el PLC provienen de reconocidos fabricantes extranjeros.
6. La prensa viene con un dispositivo de protección de sobrecarga.
7. Ajuste automático de la altura del troquel a través de la escala.
8. Para una mayor seguridad, la leva se detendrá de manera automática en caso de encontrar un punto muerto superior.

Principales datos técnicos de la prensa de alta velocidad y precisión JY21G
Ítem JY21G-63 JY21G-80 JY21G-125 JY21G-160 JY21G-200
Fuerza nominal kN 630 800 1250 1600 2000
Recorrido nominal mm 1.5 2
Capacidad de desplazamiento mm 30 40
SPM min-1 150-250 90-120
Altura máxima del troquel mm 300 350 380 400 450
Altura de ajuste del troquel mm 60
Distancia entre el centro móvil y el marco mm 300 320 350 380 390
Tamaño de la plataforma de trabajo mm 580×900 620×1090 680×1220 740×1300 760×1350
Espesor de la mesa de trabajo mm 140 160 180 180 200
Tamaño del orificio de la mesa de trabajo mm 100×350 150×400 200×580 200×700 200×750
Tamaño del bloque de desplazamiento mm 400×480 500×800 620×980 650×950 680×1000
Tamaño del orificio del vástago mm Φ50×80 Φ50×80 Φ60×80 Φ65×90 Φ65×90
Espacio entre las columnas mm 870 910 1200 930 970
Energía del motor kW 11 15 18.5 22 30
Tamaño externo (FB×LR×H) mm 2050×1300 ×2700 2500×1600 ×2950 2620×1650 ×3200 2330×1870 ×3240 2560×1900 ×3320
Peso neto kg 10000 11000 16500 18500 19880

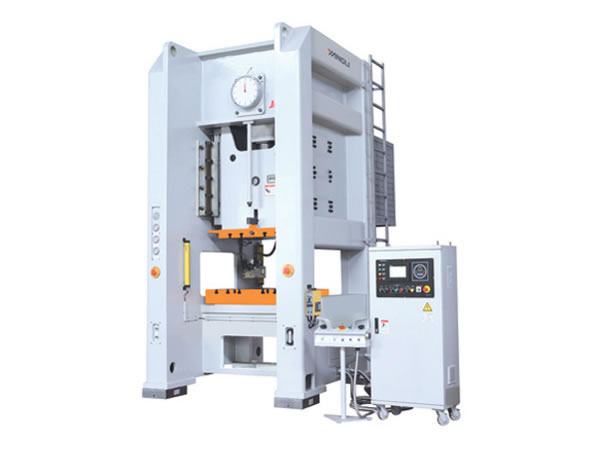

Prensa de pórtico de alto rendimiento JM31/JMD31 Prensa de pórtico de alto rendimiento JM31/JMD31

Características principales de la prensa de pórtico de alto rendimiento JM31/JMD31
1. La columna de la prensa de pórtico de alto rendimiento está soldada con una pieza de chapa de acero para adquirir una alta rigidez.
2. El embrague de fricción en seco proporciona un alto rendimiento y un gran torque. El embrague con lubricación está disponible para la prensa de la serie JM31-160-400.
3. La máquina prensadora cuenta con un dispositivo de protección de sobrecarga hidráulica.
4. La guía deslizante extendida de ocho caras tiene una alta precisión.
5. Posee un dispositivo de ajuste automático de la altura del troquel con indicador digital.
6. El cilindro de balanceo de elevación está disponible con esta prensa de alto rendimiento.
7. La electroválvula dual se importa del extranjero.
8. Aparte del eyector de aire, nuestro equipo de prensado tipo pórtico está instalado con un sistema de lubricación forzada.
9. El cilindro de balanceo se lubrica manualmente.
10. El PLC y los componentes eléctricos provienen de fabricantes de categoría mundial.
11. La interfaz y la leva eléctrica están disponibles. El amortiguador de aire, el alimentador NC y el dispositivo de protección de cortina de luz son opcionales.

Principales datos técnicos de la prensa de pórtico de alto rendimiento JM31/JMD31
Ítem JM31-160/JMD31-160 JM31-200/JMD31-200 JM31-250/JMD31-250 JM31-315/JMD31-315 JM31-400 JM31-500 JM31-630
Fuerza nominal kN 1600 2000 2500 3150 4000 5000 6300
Recorrido nominal mm 6 6 8 8 10 10 10
Capacidad de desplazamiento mm 160 180 200 200 200 200 250
SPM Fijo min-1 40 35 30 30 25 20 18
Variable* 35-50 30-40 25-35 25-35 20-30 / /
Altura máxima del troquel mm 350 450 500 550 600 650 700
Altura de ajuste del troquel mm 110 110 120 120 120 120 120
Subplaca (F-B×L-R) mm 740×1050 760×1130 800×1200 850×1250 900×1350 1000×1500 1200×1700
Espesor de la subplaca mm 150 160 170 170 180 190 200
Desplazamiento del bloque (F-B×L-R) mm 650×800 650×850 700×900 750×950 800×1050 900×1200 1100×1450
Orificio del vástago mm Φ65×90 Φ65×90 Φ70×90 Φ70×90 Φ80×90 Φ80×90 Φ90×100
Distancia entre las columnas mm 1150 1200 1320 1370 1550 1700 1900
Apertura lateral(FB×H) (subplaca superior) mm 760×300 800×370 820×430 880×480 920×520 1020×600 1100×650
Distancia entre la subplaca y el piso mm 1020 1030 1050 1050 1050 1060 1050
Energía del motor principal kW 15 18.5 22 30 37 45 75
Amortiguador (opcional) Cantidad   1 1 1 1 1 1 1
Fuerza de eyección kN 160 160 250 250 250 250 250
Carrera de eyección mm 80 80 80 80 80 80 80
Área de eyección mm Φ350 Φ350 340×540 400×540 400×540 400×540 400×540
Tamaño de la máquina (F-B×L-R×H) mm 2480×1750 ×3500 2570×1810 ×3610 2950×2080 ×3850 3150×2200 ×4000 3430×2400 ×2410 3670×2580 ×4600 4150×2900 ×5200
Peso neto kg 16500 19500 24000 29000 37000 48000 62500

*SPM variable opcional.

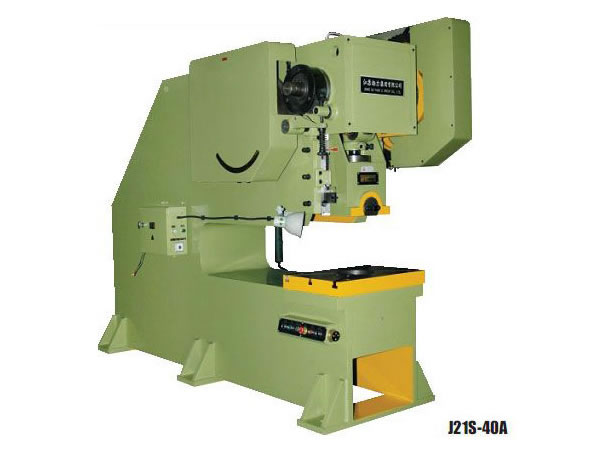

Prensa excéntrica de garganta profunda J21S Prensa excéntrica de garganta profunda J21S

Características principales de la prensa excéntrica de garganta profunda J21S
1. La prensa excéntrica presenta una garganta profunda para lograr un área de operación más amplia.
2. Tiene un cigüeñal de tipo horizontal y el embrague rígido de llave.
3. Cuenta con un dispositivo manual de ajuste de altura con escala.
4. La prensa excéntrica de garganta profunda con la letra "A" en el número de modelo viene con un dispositivo de parada de emergencia para detener el desplazamiento del bloque dentro de un rango de 0 a 135 grados.
5. El dispositivo de protección de cortina de luz es opcional.

Principales datos técnicos de la prensa excéntrica de garganta profunda J21S
Ítem J21S-6.3 J21S-10 J21S-16 J21S-25A
Fuerza nominal kN 63 100 160 250
Recorrido nominal mm 2 2 2 2.5
Capacidad de desplazamiento mm 35 60 70 80
SPM min-1 170 145 125 60
Altura máxima del troquel mm 110 130 170 180
Altura de ajuste del troquel mm 30 35 45 70
Distancia de desplazamiento entre el centro y el marco mm 700 700 700 700
Dimensiones de la mesa de trabajo mm 200×310 240×360 320×480 400×600
Espesor de la mesa de trabajo mm 40 50 60 70
Tamaño del orificio de la mesa de trabajo mm Φ60 Φ120×20 ×Φ100 Φ100 Φ120
Tamaño del orificio de la platina de herramientas mm Φ140×110 ×160 Φ130×90 ×180 Φ210×160 ×240 200×200
Dimensiones del bloque de desplazamiento mm 120×140 150×170 180×200 210×250
Tamaño del orificio del vástago mm Φ30×55 Φ30×55 Φ40×60 Φ40×70
Distancia entre las columnas mm 162 182 220 350
Energía del motor kW 0.75 1.1 1.5 2.2
Tamaño de la máquina (F-B×L-R×H) mm 1540×700 ×1525 1620×730 ×1800 1680×840 ×1880 1790×990 ×2288

Ítem J21S-63A J21S-80A JD21S-100A JD21S-125A
Fuerza nominal kN 630 800 1000 1250
Recorrido nominal mm 4 5 6 6
Capacidad de desplazamiento mm 120 130 140 140
SPM min-1 50 45 38 38
Altura máxima del troquel mm 270 290 320 320
Altura de ajuste del troquel mm 80 100 100 100
Distancia entre el centro móvil y el marco mm 450/800 450/800 450/760 450/760
Dimensiones de la mesa de trabajo mm 480×710 580×860 710×1100 720×1200
Espesor de la mesa de trabajo mm 90 100 120 120
Tamaño del orificio de la mesa de trabajo mm Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ260×50 ×Φ220 Φ260×50 ×Φ220
Tamaño del orificio de la platina de herramientas mm 200×250 220×260 260×290 260×290
Dimensiones del bloque de desplazamiento mm 280×320 280×380 420×560 420×560
Tamaño del orificio del vástago mm Φ50×80 Φ60×75 Φ60×80 Φ60×80
Distancia entre las columnas mm 450 450 580 580
Energía del motor kW 5.5 7.5 7.5 11
Tamaño externo(F-B×L-R×H) mm 2220×1350 ×2600 2220×1380 ×2650 2530×1555 ×2990 2550×1610 ×2990

NOTA: Cualquier otro tipo de prensa mecánica está disponible.

Comentarios
Máquinas relacionadas
