Hay muchos tipos diferentes de prensas hidráulicas para diferentes propósitos. Si no sabe cómo elegir, por favor, háganos saber los requisitos detallados o información del producto y podemos ofrecerle la mejor sugerencia.

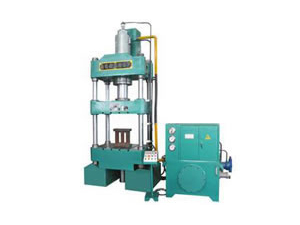

Prensa hidráulica universal de cuatro columnas YHD-32
Prensa hidráulica

Características de la prensa hidráulica universal de 4 columnas YHD-32
1. Estructura de cuatro columnas, simple, económica y de buena capacidad.
2. El sistema hidráulico adopta un sistema de integración de válvula con perno de ajuste, acción confiable, larga duración, bajo impacto hidráulico, poco potencial de posibilidades de escape.
3. El sistema de control eléctrico está separado. Puede preestablecer un movimiento fijo o presión fija.
4. Presión de retención y tiempo de demora.
5. Tonelaje desde 40T a 1000T

Aplicaciones
Esta serie es adecuada para el estiramiento, curvatura, extrusión en frío, perforación y corte. Puede también ser usada para formar materiales de plástico y aislantes.

Accesorios opcionales de la prensa hidráulica de 4 columnas YHD-32
Amortiguador de punzonado / corte, mesa de trabajo móvil, dispositivo de seguridad de fototubo, dispositivo de refrigeración por aceite, pantalla táctil, PLC.

Parámetros técnicos principales de la prensa hidráulica de 4 columnas YHD-32
Ítem YHD-32
40 63 100 100 160 160B 200 315 400 500 500C
Fuerza nominal KN 400 630 1000 1000 1600 1600 2000 3150 4000 5000 5000
Fuerza de eyección KN 120 190 190 190 400 400 400 630 630 1000 1000
Presión hidráulica MPa 25 25 25 25 25 25 25 25 25 25 25
Carrera máxima de desplazamiento mm 450 500 600 700 700 700 800 800 900 900 900
Carrera máxima de eyección mm 150 200 200 200 200 200 250 300 300 350 350
Altura máxima de apertura mm 700 750 880 880 900 1000 1100 1250 1250 1500 1500
Velocidad de carrera Carrera en vacío mm/s 20 20 22 120 100 100 100 100 100 100 100
Operación mm/s 14 14 14 14 12 12 8 6-8 5-7 5 6
Regreso mm/s 45 120 47 120 70 70 52 60 45 70 70
Tamaño de la plataforma de trabajo L-R mm 500 580 720 720 680 1000 1000 1260 1240 1400 2400
F-B 460 500 580 580 620 800 900 1200 1200 1400 1400
Energía del motor kW 5.5 7.5 7.5 7.5 7.5 7.5 15 15 15 37 37

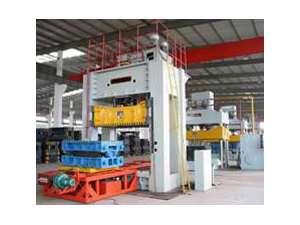

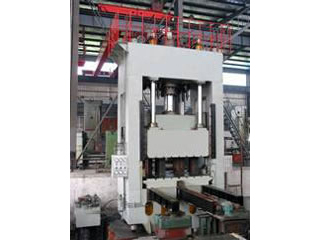

Prensa hidráulica de estampado de acción simple YQ27

Características de la prensa hidráulica de estampado de una sola función YHD-27
1. Tipo cuatro columnas: simple, económico y de buena capacidad; Tipo estructura: buena rigidez, alta precisión, anti deflexión de carga.
2. El sistema hidráulico adopta un sistema de integración de válvula de perno de ajuste, acción confiable, larga duración, impacto hidráulico pequeño, bajas posibilidades de escape potencial.
3. El sistema de control PLC importado es separado, con tres métodos de operación: ajuste, manual, y semi automático.
4. Hay una almohadilla hidráulica dentro de la estructura inferior cuyo trabajo (con knock-out, sin knock-out, flanging) puede ser controlado desde el panel de operación.
5. Tonelaje desde 63T a 2000T.

Aplicaciones
Esta serie es adecuada para propósitos de estiramiento, curvatura, aletado, extrusión en frío, perforación y corte, especialmente para piezas de automotores, aplicaciones del hogar, aplicaciones de cocina, etc.

Accesorios opcionales de la prensa hidráulica de estampado de una sola acción YHD-27
Amortiguador de punzonado / corte, mesa de trabajo móvil, dispositivo de seguridad de fototubo, dispositivo de refrigeración por aceite, etc.

Parámetros técnicos de la prensa hidráulica de estampado de una sola acción YHD-27
Ítem YHD27
100 200 315 400 500 630 800 1000 1250 1500
Fuerza nominal KN 1000 2000 3150 4000 5000 6300 8000 10000 12500 15000
Fuerza de eyección KN 100 450 600 650 900 1200 1200 1800 2500 3200
Altura máxima de apertura mm 900 1100 1250 1350 1500 1500 1500 1500 1800 1800
Fuerza del amortiguador KN 200 630 1600 2000 2000 2000 3000 3000 3500 4000
Carrera del amortiguador mm 200 250 300 350 350 350 350 350 400 400
Capacidad de desplazamiento mm 600 700 800 800 900 900 900 900 900 900
Velocidad de carrera del bloque deslizante Carrera en vacío mm/s 120 100 100 100 100 80 80 80 80 80
Operación mm/s 14 15 10 9 14 10 16 12 9 14
Retorno mm/s 120 70 60 50 70 55 90 65 45 70
Velocidad de carrera del amortiguador Fuerza de eyección mm/s 50 40 20 15 30 30 30 30 30 30
Retorno mm/s 100 80 40 30 60 60 60 60 60 60
Tamaño de la plataforma de trabajo L-R mm 850 1000 1200 1200 1500 3000 3000 3000 3000 3000
F-B mm 600 800 1200 1200 1200 1600 1800 2000 2000 2000
Tamaño del amortiguador L-R mm 650 600 800 800 1000 2200 2200 2200 2200 2200
F-B mm 400 500 800 800 800 1200 1250 1500 1500 1500
Capacidad de desplazamiento de la mesa de trabajo t - - - - 15 15 15 15 20 20
Energía del motor kW 7.5 15 22 22 44 50 60 70 80 160

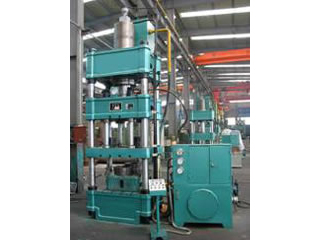

Prensa hidráulica de doble acción serie YHD-28

Características de la prensa hidráulica de doble acción serie YHD-28
1. Tipo cuatro columnas: simple, económico y de buena capacidad; Tipo estructura: buena rigidez, alta precisión, anti deflexión de carga.
2. El sistema hidráulico adopta un sistema de integración de válvula de perno de ajuste, acción confiable, larga duración, impacto hidráulico pequeño, bajas posibilidades de escape potencial.
3. El sistema de control PLC importado es separado, con tres métodos de operación: ajuste, manual, y semi automático.
4. Tonelaje desde 63T a 2600T.

Aplicaciones
Esta serie es especialmente para propósitos de todo tipo de estiramiento, especialmente para varios contenedores, cubiertas de automotores, aplicaciones del hogar, aplicaciones de cocina, etc.

Accesorios opcionales de la prensa hidráulica de doble acción serie YHD-28
Amortiguador de punzonado / corte, mesa de trabajo móvil, dispositivo de seguridad de fototubo, dispositivo de refrigeración por aceite, etc.

Parámetros técnicos de la prensa hidráulica de doble función serie YHD-28
Ítem YHD28
40/63 63/100 200/300 315/400 400/630 500/800 630/1030 1200/2000 2000/2600
Fuerza nominal KN 630 1000 3000 4000 6300 8000 10300 20000 26000
Fuerza de estirado KN 400 630 2000 3150 4000 5000 6300 12000 20000
Fuerza de prensado KN 300 400 1000 800 2300 3000 4000 8000 6000
Fuerza de eyección KN 190 190 400 630 1000 1000 2000 4000 1000
Presión hidráulica MPa 25 25 25 25 25 25 25 25 25
Carrera de estirado mm 500 600 700 800 800 1000 1300 1350 2000
Carrera de prensado lateral mm 300 300 400 400 800 1000 1300 1350 2000
Tamaño del bloque de desplazamiento L-R mm 560 720 1000 1260 1400 3000 1900 2000 2000
F-B mm 500 580 900 1200 1400 2200 1500 1950 1800
Tamaño del bloque de desplazamiento para prensado de bordes L-R mm 560 720 1000 1260 1400 3000 2600 3000 3500
F-B mm 500 580 900 1260 1400 2200 2200 2500 3500
Tamaño de la plataforma de trabajo L-R mm 560 720 1000 1260 1400 3000 2600 3000 3500
F-B mm 500 580 900 1200 1400 2200 2200 2500 3500
Altura de apertura del bloque de desplazamiento para estirado mm 1100 1300 1400 1500 1700 1800 2000 2600 4500
Altura de apertura del bloque de desplazamiento para prensado de bordes mm 700 800 900 1000 1150 1800 2000 2400 4500
Velocidad de carrera del bloque de desplazamiento para estirado Carrera en vacío mm/s 120 120 100 100 100 100 100 100 100
Operación mm/s 20 12-14 15 10 12 12 10-12 10 10
Retorno mm/s 100 120 52 60 80 100 80 80 80
Dimensiones de la máquina L-R mm 2500 4000 4000 4500 5600 5800 5700 7000 8000
F-B mm 1500 2000 2000 2800 3000 3000 2800 2800 3800
H mm 3200 4100 4400 4600 5500 6400 7400 9500 8800
Energía del motor kW 5.5 7.5 15 22 30 50 60 154 154
