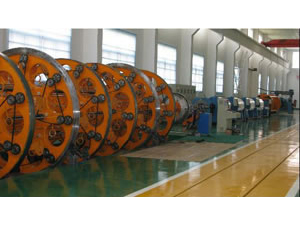

Línea de producción CTC

Nuestra línea de producción de conductor transpuesto continuo CTC (continuous transposed conductor) es capaz de producir este tipo de producto utilizado en el bobinado de transformadores de gran tamaño, con voltajes de menos de 1000MVA y 1000KV. Este dispositivo es capaz de trenzar muchos hilos planos de cobre a lo largo de una sección estrecha, transponiendo cada uno repetidamente, además realiza el proceso de aislamiento con encintado de papel y finalmente lo recoge en un carrete.

Características y funciones
1. 24-96 hilos, distancia de procesamiento extra larga, y menos de 16° de ángulo de salida de
2. La línea de producción CTC cuenta con un dispositivo de nivelación de 8-10° con una fina capacidad de ajuste.
3. Transposición de doble empuje, distancia de transposición 22-35mm; ajuste sin brechas, frecuencia de transposición máximo 120 veces por minuto
4. Dispositivo de encintado de papel complementario. La relación de envoltura de este dispositivo puede programarse entre 40-70%
5. Este equipo cuenta con una doble estación de arrastre Caterpillar. La fuerza de arrastre se puede ajustar y monitorear
6. Unidad inversora de servomotor CA, Sistema de control PLC, transmisión de control sincronizado de alta precisión para cada parte, grabación y auto - rectificación, diagnóstico de larga distancia.

Especificacionestécnicas
Ítem Datos Unidades
Cantidad de alambres planos 7-95 piezas
Tamaño del alambre A: 1.12-2.85; B: 3.15 - 13 mm
Dimensión máxima del producto terminado 28x90 mm
Velocidad de rotación de la jaula de trenzado. (continua) 1-10 rpm
Velocidad de remolque (continua) 1-10 m/min
Paso transposición (continuo) 50-250 mm
Velocidad de encintado (continuo) 50-450 rpm
Paso de encintado (continuo) 50-100 mm
Máximo número de. capas de encintado 8 x n capas
Ancho del papel aislante 14-35 mm
Dirección de transposición Derecha
Potencia del motor principal 18-55 kW
Tamaño del carrete en jaula PN400-PN500
Take-up disk size PN800-PN2000
Potencia del motor recolector 7.5 kW
Dimensiones de la línea (38000-58000) x 5200 x 4200 mm
Peso 38-61 t
Potencia total 60-113 kW
